Pfaff-Kindernähmaschinen

Es ist der Versuch eine bauliche Reihenfolge nachzuvollziehen. Bekannt ist, dass Singer 1910 Kindernähmaschinen auf den Markt brachte. Ca. 1912, einen genauen Nachweis für dieses Jahr gibt es bisher nicht, bringt Pfaff ebenfalls eine Kindernähmaschine auf dem Markt. Da es sich um eine 1:1 Kopie der ersten Singer KNM handelt, ist anzunehmen, dass diese 2 Jahre zeitlicher Differenz benötigt wurden um eine eigene Produktion aufzubauen.
Weitere zeitliche Zuordnungen können nur vage angenommen werden.
So der Wechsel vom 1. Modell ohne Herstellnummern zum Nachfolgemodell mit ersten Seriennummern,
welches vermutlich erst nach dem 1.WK um 1920 auf dem Markt gekommen sein könnte.

Beide Modelle: Singer und Pfaff haben das gleiche 4 Sprossen-Handrad. Pfaff behielt dieses Handrad bei allen Varianten bei, während Singer ab 1926 auf ein schwarzes neues Handrad mit Speichen umstellte.

Aus der Bedienungsanleitung geht hervor, dass dieses Modell als: Pfaff-Nähmaschine bezeichnet wurde.

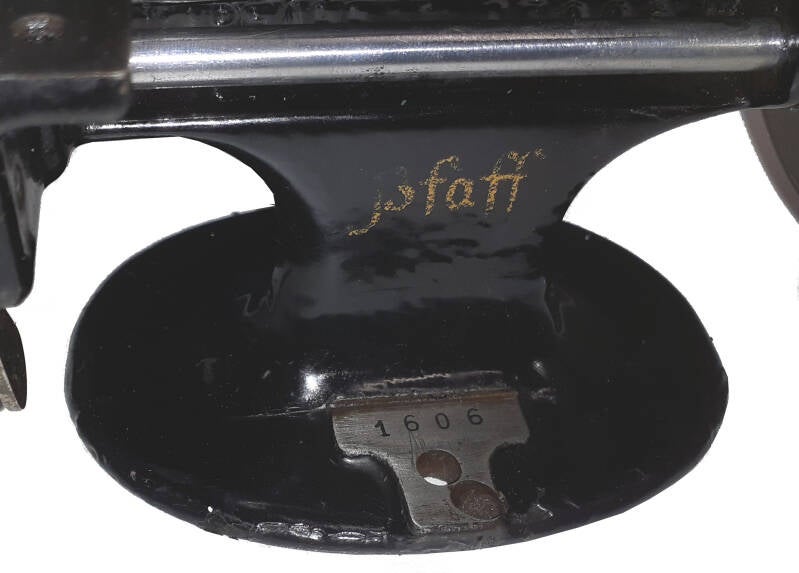

Ausgehend von den Seriennummern, die unten auf der Anschraubfläche zu finden sind, wurde versucht eine Fertigungsreihenfolge abzuleiten und diese in Gruppen einzuordnen.

Gefunden wurden: 1. Maschine ohne Seriennummer und Varianten mit Seriennummern

Neben den Hauptmerkmalen, die Spannungsarten betreffend, ist festzustellen, dass es die Modelle zusätzlich in diversen Gießformen gab. Diverse kleinere Verbesserungen, wie z.B. eine Rückholfeder unter der Stichplatte, kamen hinzu.
Die Fotos lassen sich durch anklicken mehrfach vergrößern.



1. Kindernähmaschine
Blattfederspannung, ohne Herstellnummer, Gießformnummer unter Welle, Garnrollensteg nach recht versetzt.


Variante 1

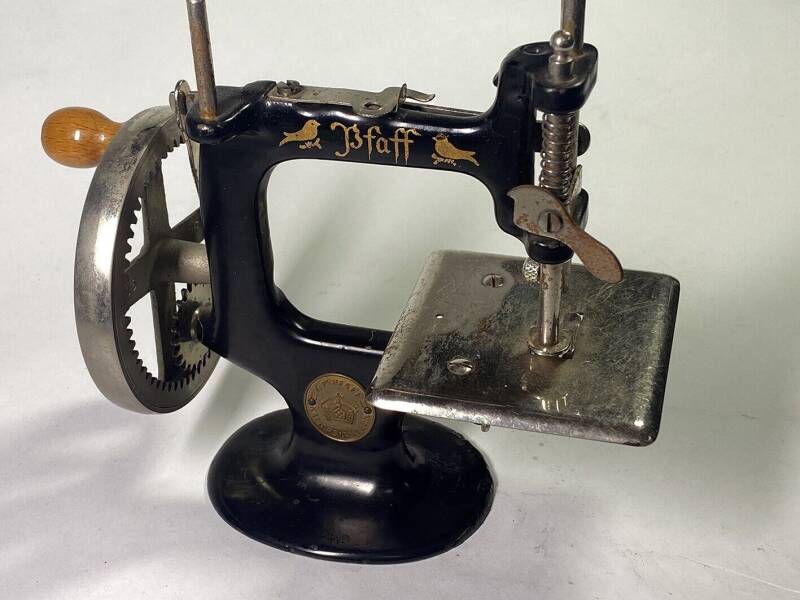

Wichtigste Änderung: Neue Beschriftung: Pfaff inmitten 2 Vögel, Neues Logo. Bleibt bei allen Varianten
Blattfederspannung, mit Herstellnummer, Gießformnummer unter Welle, Garnrollensteg nach recht versetzt.


Variante 2
Scheibenspannung mit zusätzlicher Spannklemme vorne, mit Herstellnummer, Gießformnummer unter Welle,
Garnrollensteg nach recht versetzt.
Zu erkennen ist, dass die vorhergegangene Form unverändert blieb, siehe Anschraubfläche für die vormalige Blattferderspannung.


Variante 3
Blattfederspannung ohne Spannklemme vorne, mit Herstellnummer, Gießformnummer unter Welle,
Garnrollensteg nach recht versetzt.


Variante 4

Neue Gießform
Garnrollenspannung
Garnrollensteg nach rechts versetzt
Hinweis: Hier wurde noch ein schmales Oberteil (Handradbefestigung) verwendet.

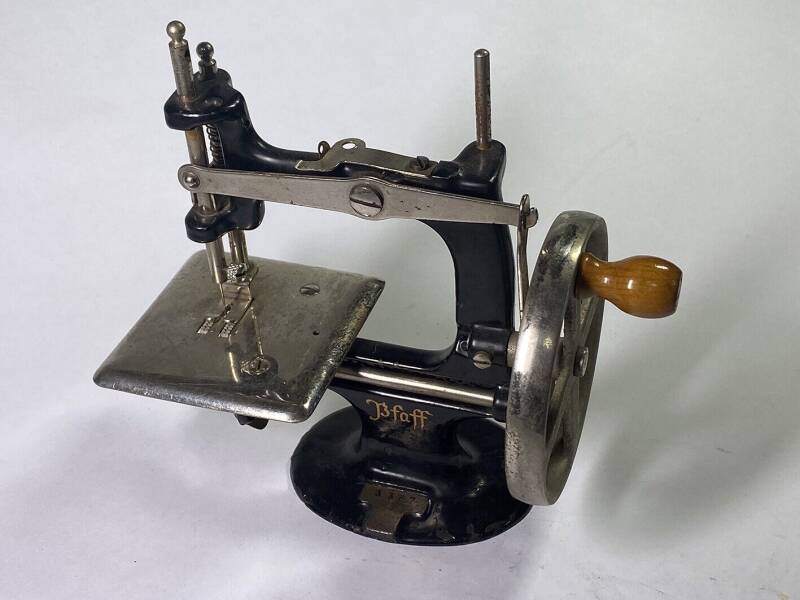

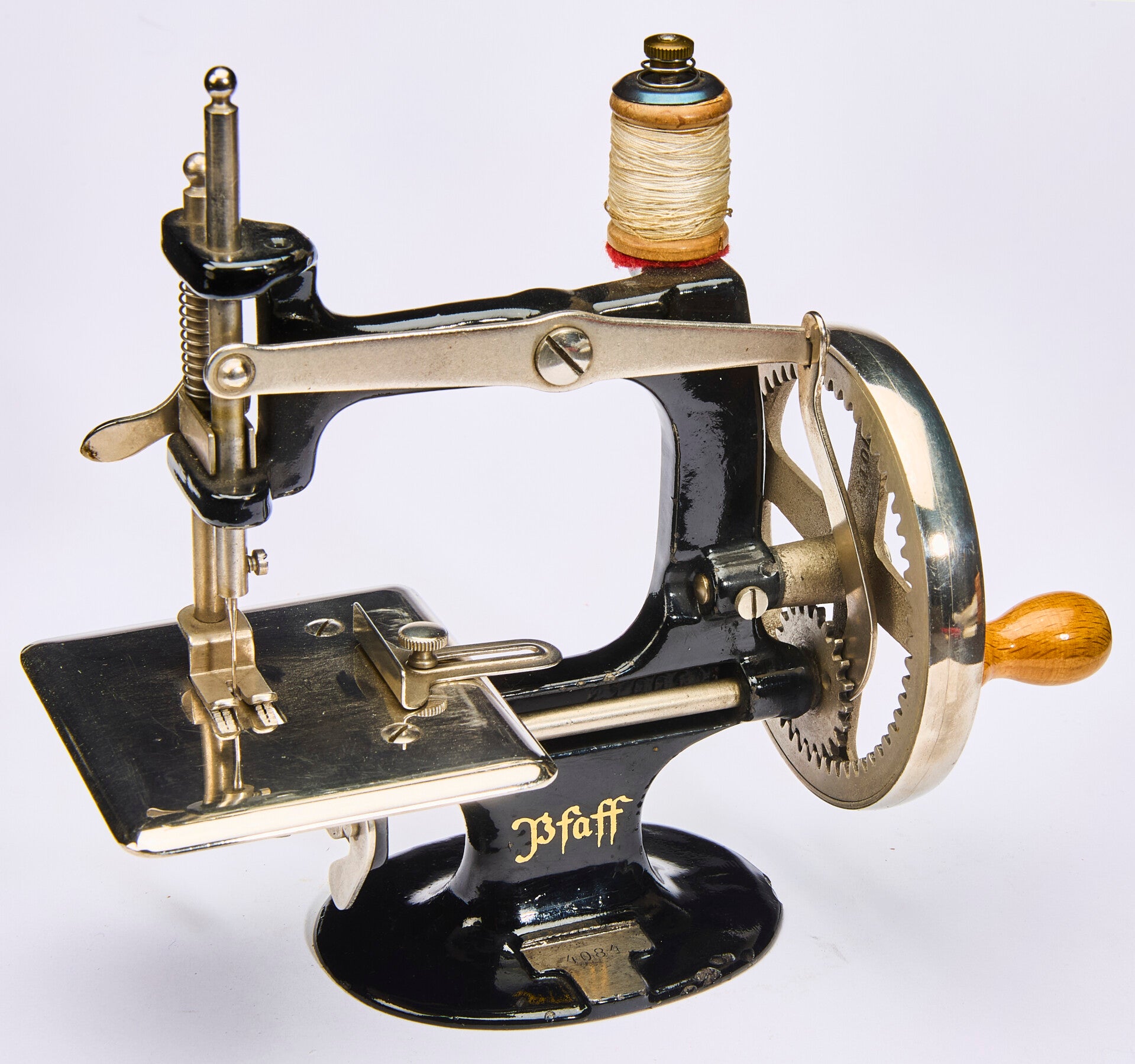

Aufgrund vorliegender Modelle und der Einornung nach Fertigungsnummern konnte festgestellt werden, dass dieses neue Modell zwischen den Herstellnummern 3367 und 4084 herausgebracht wurde.


Variante 5
Neue Gießform ( breiteres Oberteil, (Handradbefestigung)
Scheibenspannung auf Sockel hochgesetzt und zusätzliche Spannklemme vorne
Die frühste vorliegende Herstellnummer für diese Ausführung ist 5182.

Anhand der Ausführungen ist erkennbar, dass weder die erste Singer KNM noch die Pfaff-Modelle eine sinnvolle Fadenspannung hatten. Singer änderte die Fadenspannung durch eine Änderung bei denen durch Zahlen vorgegeben war wie der Faden zu führen sei.
Bei Pfaff dauerte es bis zur Variante 5, bis eine gut funktionierende Fadenspannung eingesetzt wurde.


Variante xxx

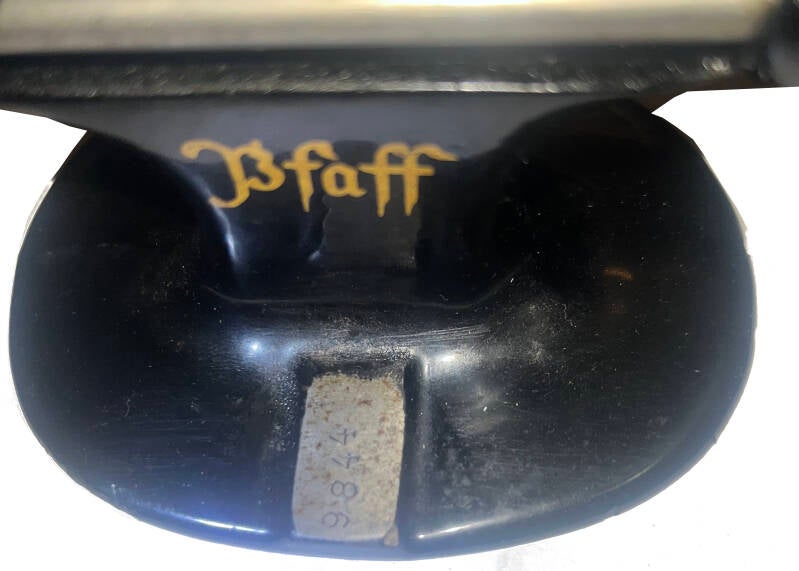

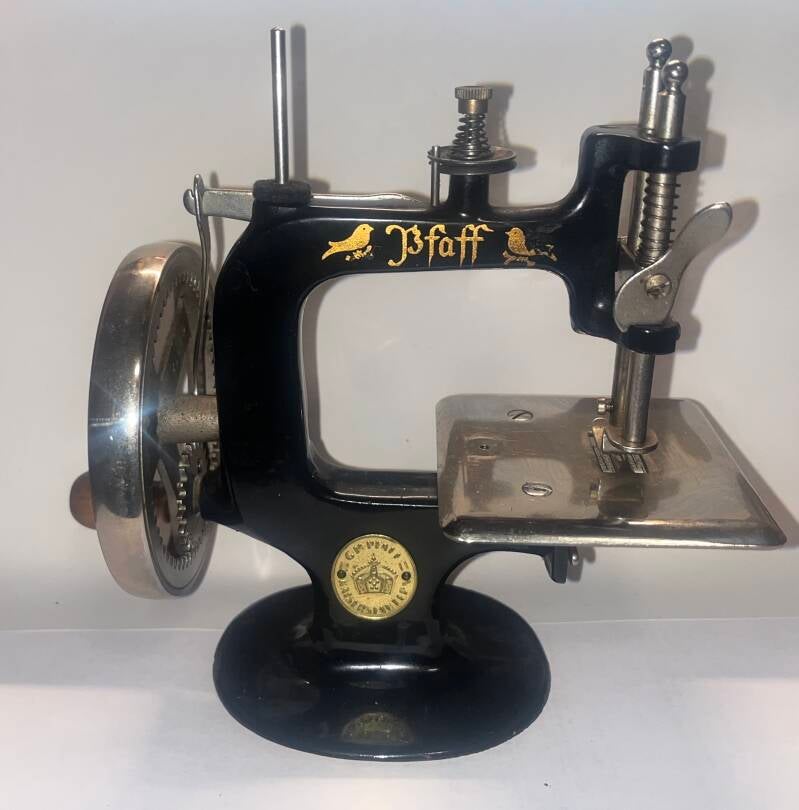

Aufgrund der vorliegenden Fotos kann davon ausgegangen werden, dass es eine weitere Variante gibt, deren Unterschiede anhand der Fotos nicht herauszuarbeiten sind. Abgesichtert ist nur, dass es zwischen der Fertigungsnummer 9844 und 11809
zu einer Formänderung, zu erkennen an den unterschiedlichen Anschraubflächen, gekommen ist.
Wer kann helfen, und diese beiden Modelle anhand von Originalmachinen, auf Unterschiede vergleichen?


Variante 6

Es ist die Variante 5 auf einem Gestell.

Außer auf diesen Fotos wurde sie bisher nicht im Original gefunden.

Quelle: Pfaffarchiv

Der begefügte Zettel mit den Abmessungen deutet darauf hin, dass sich diese Rarität einmal in Frankreich befand.





Bitte vergesst nicht, dass alle meine Fotos dem Copyrigh unterliegen.
Auf Anfrage stelle ich jedoch gerne genehmigte Fotos zu Verfügung.
nminfo(at)web.de

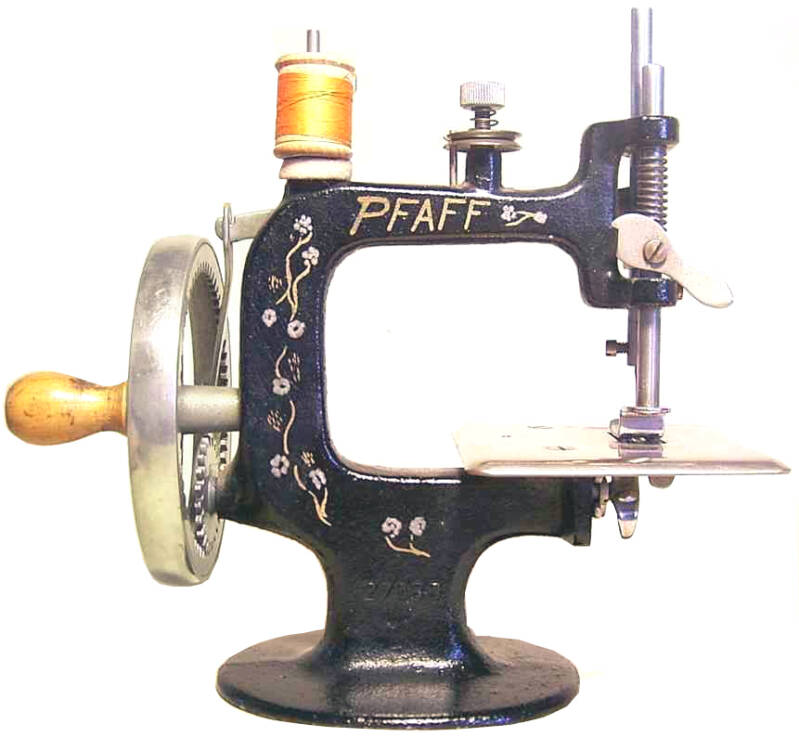

"Variante 7"
Diese KNM wurde in den 50er Jahren in der Pfaff-Lehrwerkstatt gefertigt.
Selbst habe ich bisher nur 2 dieser Maschine finden können!

Hypothese: Es handelt sich vermutlich nicht um einen kompletten Nachbau sondern eher um die Veränderung
"alter noch vorhandener" Modelle, die neu lackiert und handbemalt wurden, und damit nicht als echte Variante bezeichnet werden können.

Wer von den Ehemaligen hat daran mitgewirkt und kann darüber aufklären?

nminfo[at)web.de



Zu den beschriebenen KNM gab es bisher keine weiteren Nachweise.

Ebenso keine Hinweise auf Stückzahlen oder auf Baujahre. Die höchste dieser Recherche zugrundliegende Fertigungsnummer ist 27013. Wer hat Maschinen mit einer noch höher liegenden Nummer?

Es stellte sich die Frage in welchem Zeitraum die Kindernähmaschinen gebaut worden sein könnten.

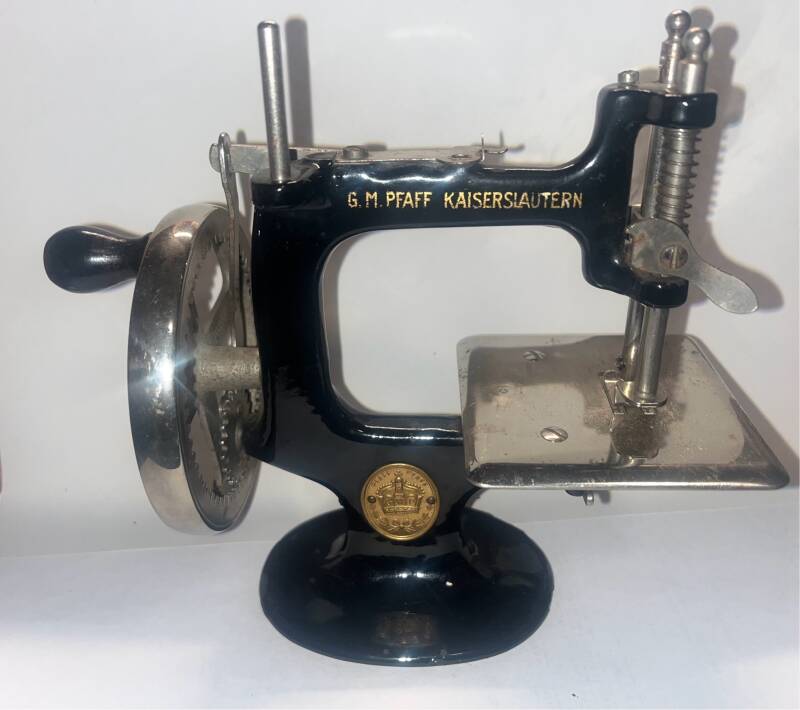

Erstes Modell  ab ca. 1912  Aufschrift: G.M. Pfaff Kaiserslautern

Varianten          ab ca. 1920  Aufschrift: Pfaff inmitten zwei Vögel.

Ende der Produktion 1939/40
Wie beim WKI wird davon ausgegangen, dass währen der Weltkriege nicht an Kinderspielzeug gedacht werden konnte.
Weiter ist davon auszugehen, dass die Produktion der KNM nach dem Wiederaufbau nicht mehr fortgesetzt wurde.

Mit dem Bau neuer KNM wurde erst 1954 begonnen.
